Araba Kliması için Hızlı Konektörün düzgün çalışıp çalışmadığını nasıl kontrol edebilirim?

olup olmadığını kontrol etmek için araba kliması için hızlı bağlantı düzgün çalışıyor, fiziksel hasar açısından inceleyin, kilitleme klipsinin tam olarak yerine oturduğunu onaylayın, soğutucu sızıntısı olmadığını doğrulayın ve konektörün doğru şekilde yerine oturduğunu ve serbest kaldığını test edin. . Otomotiv AC sistemlerindeki hızlı konektörler, yüksek taraf ve alçak taraf soğutucu akışkan hatlarını dişli bağlantılara ihtiyaç duymadan kompresöre, kondansatöre ve evaporatöre bağlar. Arızalı bir konnektör, soğutucu akışkan kaybına, AC sistem arızasına veya ciddi durumlarda tehlikeli yüksek basınçlı soğutucu akışkan salınımına neden olabilir. Çoğu kontrol, temel aletlerle, bir soğutucu sızıntı dedektörüyle ve bir manifold gösterge seti ile gerçekleştirilebilir ve AC sistemi, soğutma performansında azalma, olağandışı sesler veya bağlantı parçalarının yakınında gözle görülür yağ kirliliği belirtileri gösterdiğinde gerçekleştirilmelidir.

AC Hızlı Konektörler Nasıl Çalışır ve Nerede Arızalanır?

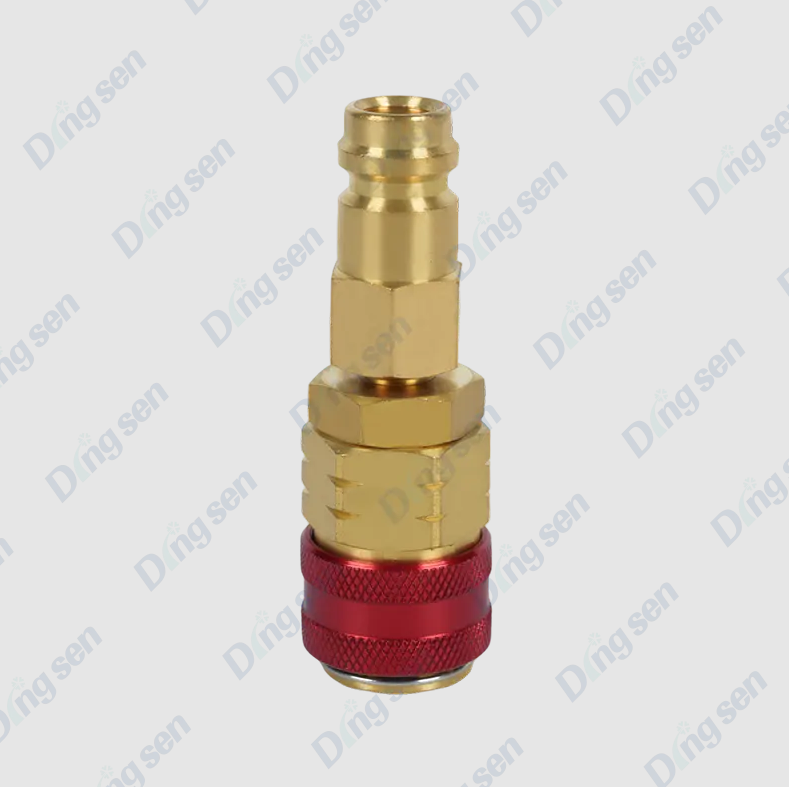

Otomotiv AC hızlı konnektörleri, soğutucu hatları arasında sızdırmaz, basınç dereceli bir bağlantı oluşturmak için yaylı bir dahili valf ve harici bir kilitleme halkası veya klipsi kullanır. Erkek bağlantı parçası dişi gövdenin içine itildiğinde, dahili Schrader tipi valfe baskı yaparak soğutucu akışkanın akmasına izin verir. Kilitleme klipsi, basınç altında kazara bağlantının kesilmesini önlemek için bir oluğa oturur - genellikle Yüksek tarafta 15–30 bar ve alçak tarafta 2–5 bar standart bir R-134a veya R-1234yf sisteminin.

En yaygın başarısızlık noktaları şunlardır:

• O-halka contasının bozulması — dahili O-halkası zamanla sertleşerek, çatlayarak veya şişerek soğutucu akışkanın contadan sızmasına izin verir.
• Kilitleme klipsi hasarı veya kaybı — eksik, bükülmüş veya çatlamış bir klips, konektörün sistem basıncı altında kısmen ayrılmasına olanak tanır.
• Gövde çatlaması veya deformasyonu — fiziksel darbe, kurulum sırasında aşırı sıkma veya uzun süreli termal döngü, konnektör gövdesini çatlatabilir.
• Dahili valf arızası — sıkışmış veya aşınmış bir dahili valf tam olarak açılmayabilir, soğutucu akışını kısıtlayabilir ve konnektör dışarıdan sağlam görünse bile AC performansını düşürebilir.
• Kirlenme — bağlantısı kesilmiş bir bağlantı parçasından giren kir, döküntü veya nem, valf yuvasına ve O-halka sızdırmazlık yüzeylerine zarar verebilir.


AC Hızlı Konektörleri İncelemeden Önce Güvenlik Önlemleri

AC soğutma sistemleri önemli bir basınç altında çalışır ve aniden serbest bırakıldığında donma, göz yaralanması veya boğulmaya neden olabilecek kimyasallar içerir. Herhangi bir incelemeye veya uygulamalı teste başlamadan önce aşağıdaki önlemleri alın:

• Güvenlik gözlükleri ve yalıtımlı eldivenler kullanın Basınçlı soğutucu hatlarının yakınında çalışırken her zaman.
• Sistemde basınç varken asla hızlı konnektörün bağlantısını kesmeyin . Herhangi bir konnektörü çıkarmadan önce daima sertifikalı kurtarma ekipmanı kullanarak soğutucuyu kurtarın.
• Bir işte çalışın iyi havalandırılmış alan . Soğutucu buharları havadan ağırdır ve zemin seviyesinde oksijenin yerini alır.
• Motorun ve AC sisteminin en az 15-20 dakika soğutun çalışmadan sonra, sıcaklıkların 80°C'yi aşabileceği kompresör veya kondenser yakınındaki konnektörlere dokunmadan önce.
• şunu unutmayın R-1234yf hafif derecede yanıcıdır (A2L sınıflandırması) . Bu soğutucuyla doldurulmuş sistemleri incelerken ateşleme kaynaklarını çalışma alanından uzak tutun.

Adım Adım Görsel ve Fiziksel Denetim

Herhangi bir teşhis cihazını kullanmadan önce kapsamlı bir görsel ve manuel incelemeyle başlayın. Bu adım, belirgin konnektör arızalarının çoğunu tanımlar ve konnektör başına beş dakikadan az sürer.

Konektörün Çevresindeki Yağ Lekesini Kontrol Edin

Soğutucu akışkan sistemleri kompresörü yağlamak için PAG veya POE yağı kullanır. Soğutucu akışkan konnektör contasından sızdığında kompresör yağını da beraberinde taşır ve koyu, yağlı kalıntı veya yağlı film konnektör gövdesi çevresinde ve yakındaki hortum veya boru yüzeylerinde. Madeni para büyüklüğündeki küçük bir yağ lekesi bile bir sızdırmazlık hatasının güvenilir bir göstergesidir. Hem konnektör gövdesini hem de çevredeki hortumun ve braket alanının 10–15 cm yarıçapını kontrol edin.

Kilitleme Klipsini İnceleyin

• Onaylayın kilitleme klipsi (tutma halkası) mevcut ve tam olarak yerleştirilmiş konektör gövdesi etrafındaki oluğuna yerleştirin. Doğru şekilde yerleştirilmiş bir klips, açılı, kısmen takılı veya eksik değil, konnektör yüzeyiyle aynı hizada veya hafifçe çıkıntılı şekilde oturmalıdır.
• Ara çatlaklar, deformasyon veya renk değişikliği klipte. Uzun süreli ısıya maruz kalan plastik klipsler (kompresörün yakınında yaygın olarak bulunur) kırılgan hale gelir ve görsel olarak sağlam görünseler bile kırılabilirler.
• Yavaşça denemeye çalışın konnektörü elle eksenel olarak ayırın klibi yayınlamadan. Doğru şekilde kilitlenmiş bir bağlayıcı gösterilmelidir sıfır eksenel hareket . Elle çekme kuvveti altında herhangi bir fark edilebilir boşluk açılması, klipsin kilitleme oluğuna düzgün şekilde geçmediğini gösterir.

Konektör Gövdesini İnceleyin

• Tüm dış yüzeyi inceleyin çatlaklar, talaşlar veya beyazımsı gerilim işaretleri plastik gövdede. Basınçlandırma sırasında en yüksek çekme gerilimine maruz kalan kilitleme oluğunun hemen arkasındaki alana özellikle dikkat edin.
• Metalik konektörleri kontrol edin korozyon, çukurlaşma veya diş hasarı oturma yüzeylerinde.
• Konektörün olduğunu doğrulayın tamamen oturmuş — Erkek bağlantı parçası, erkek ve dişi gövde yüzleri arasında görünür bir boşluk olmayacak şekilde, kilitleme klipsinin oturduğu noktaya yerleştirilmelidir. Tam olarak takılmamış bir konnektör, yavaş soğutucu akışkan kaybının çok yaygın bir nedenidir.

Soğutucu Akışkan Kaçak Tespit Yöntemleri

Tek başına görsel inceleme, bir konnektörün çalışma basıncı altında sızdırmaz olduğunu doğrulayamaz. Mühür bütünlüğünü doğrulamak için aşağıdaki algılama yöntemlerinden birini veya birkaçını kullanın.

Elektronik Kaçak Dedektörü

Elektronik soğutucu sızıntı dedektörü, konnektör sızıntılarını tespit etmek için en hızlı ve en hassas yöntemdir. Isıtmalı diyot dedektörleri, soğutucu akışkan konsantrasyonlarını çok düşük seviyede algılayabilir. 5 ppm (milyonda parça) , laboratuvar dışı herhangi bir yöntemle tespit edilebilecek eşiğin çok altında. AC sistemi çalışırken ve tamamen basınç altındayken:

• Dedektör probunu konektörün tüm çevresi boyunca yavaşça hareket ettirin. 5–10 mm yüzeyden.
• Konektörün altını kontrol edin — soğutucu buharları havadan daha yoğundur ve sızıntı kaynağının yakınındaki en alçak noktada birikecektir.
• Sesli bir alarm veya yanıp sönen LED, soğutucunun varlığını gösterir. Onaylayın alarm triggers at the connector body itself , konektörün kaynak olduğu sonucuna varmadan önce yakındaki bir bağlantı parçasından veya hortum bağlantısından değil.

UV Floresan Boya Denetimi

Birçok otomotiv AC sistemi UV floresan boya ile önceden şarj edilir veya boya, bir boya enjektör kiti kullanılarak enjekte edilebilir. UV (siyah ışık) lambası altında, sızan boya parlak sarı-yeşil renkte floresans yayar ve konnektör yüzeyinde sızıntının yerini tam olarak işaretler. Bu yöntem özellikle aşağıdakiler için faydalıdır: konnektör üzerindeki belirli bir noktanın sızdırdığının doğrulanması — O-halka yuvası, gövde dikişi veya kilitleme klipsi bölgesi.

Manifold Göstergesi Basınç Gözlemi

Servis portlarına bir manifold ölçüm seti bağlayın ve motor kapalıyken ve sistem ortam sıcaklığındayken sistem basınçlarını kaydedin. Doğru çalışan bir R-134a sistemi için genel bir referans olarak 21°C ortam sıcaklığı statik basınç yaklaşık olarak olmalıdır Hem yüksek hem de alçak tarafta 5–6 bar . Gözlemlenen basınç bunun önemli ölçüde altındaysa ve sisteme yakın zamanda servis yapılmadıysa, sızıntı yapan bir konnektörden veya sistemdeki başka bir yerden soğutucu akışkan kaybı gösterilir. Göstergeyi izleyin 5–10 dakika — düşen basınç okuması aktif bir sızıntıyı doğrular.

Konektör Bağlantısının ve Serbest Bırakma İşlevinin Test Edilmesi

Fiziksel olarak sağlam olan ancak doğru şekilde takılmayan veya serbest bırakılmayan bir konnektör ya basıncı tutamaz ya da servis sırasında zorluklara neden olur. Devreye alma ve serbest bırakma fonksiyonunu yalnızca sistemin basıncı güvenli bir şekilde boşaltıldıktan ve soğutucu gaz geri kazanıldıktan sonra test edin.

1. Test katılımı — kilitleme klipsinden belirgin bir tık sesi duyuncaya veya hissedene kadar erkek bağlantı parçasını dişi gövdenin içine doğru itin. Tıklama olumlu ve net olmalıdır. Yumuşak, belirsiz bir kavrama, klipsin oluğuna oturmadığını gösterir; bu da konektörün sistem basıncını güvenilir bir şekilde tutamayacağı anlamına gelir.
2. Tam oturmayı onaylayın — taktıktan sonra, erkek bağlantı parçasının dişi vücut yüzeyiyle aynı hizada veya hafifçe girintili olduğunu görsel olarak doğrulayın. İki birleşme yüzeyi arasındaki gözle görülür herhangi bir boşluk, eksik yerleştirmeyi gösterir.
3. Eksenel tutmayı test edin — bağlı bağlantı parçasının her iki tarafına eksenel olarak sıkı bir elle çekme kuvveti uygulayın. Hiçbir ayrılma veya hareket meydana gelmemelidir Klip devredeyken. Hareket, aşınmış kilitleme geometrisini gösterir.
4. Test sürümü — serbest bırakma aletini çalıştırın veya özel konnektör tipi için tasarlanmış olan serbest bırakma tırnaklarına basın. Konektör, orta düzeyde bir el kuvvetiyle sorunsuz ve tamamen ayrılmalıdır. Serbest bırakmak için gereken aşırı kuvvet, şişmiş bir O-halkanın, kirlenmenin veya deforme olmuş bir gövde deliğinin işareti olabilir.
5. Sökmeden sonra O-halkasını kontrol edin — ayırdıktan sonra, erkek bağlantı parçası üzerindeki O-halkayı sertleşme, çatlama, düz noktalar veya ekstrüzyon hasarı açısından inceleyin. Sağlıklı bir O-halkası olmalıdır esnek, eşit şekilde yuvarlak ve yüzey kusurlarından arınmış . Yeniden monte etmeden önce bu incelemeyi geçemeyen O-halkaları değiştirin.

Tanı Özeti: Belirtiler, Olası Nedenler ve Eylemler

AC Hızlı Konektöre Servis Vermek Yerine Ne Zaman Değiştirilmeli?

Bazı konnektör arızaları, O-halkasının değiştirilmesi ve bağlantı elemanının yeniden yerleştirilmesiyle çözülebilir. Diğerleri konnektörün tamamen değiştirilmesini gerektirir. Aşağıdaki koşullar altında yalnızca O-halkayı değil, konnektör tertibatının tamamını değiştirin:

• Konektör gövdesinde herhangi bir çatlak — çatlamış plastik veya metal gövdeler soğutucu basıncını güvenli bir şekilde tutamaz ve derhal değiştirilmeleri gerekir.
• Aşınmış veya deforme olmuş kilitleme oluğu — klips artık tam olarak oturmuyorsa veya kilitlendiğinde erkek bağlantı parçası eksenel olarak hareket ediyorsa, gövde geometrisi kullanılabilir sınırların ötesindedir.
• O-ring değişiminden sonra sızıntının devam etmesi — doğru boyuttaki yeni bir O-halkası hala sızıntı yapıyorsa, konnektör deliğinin içindeki sızdırmazlık yüzeyi hasar görmüş veya aşınmıştır ve herhangi bir O-halkasına karşı sızdırmazlık sağlamamaktadır.
• Bağlayıcı yaşı 10 yıldan veya 150.000 km'den fazladır — Plastik konnektör gövdeleri ve dahili valf yayları, görünür durumda ne olursa olsun zamanla aşınır. Yüksek kilometre yapan araçlarda, büyük AC servisi (kompresör veya evaporatör değişimi) sırasında proaktif değişim, uygun maliyetli önleyici bakımdır.

Herhangi bir AC hızlı konnektörünü yeniden monte ederken daima temiz, sistemle uyumlu PAG veya POE yağıyla yağlanmış yeni O-halkaları takın. Sistem basıncı altında olan bir O-halkayı asla yeniden kullanmayın , hasarsız görünse bile — önceki oturma yerindeki sıkıştırma ayarı, yeni bir halka kadar güvenilir bir şekilde sızdırmazlık sağlayamayacağı anlamına gelir.
