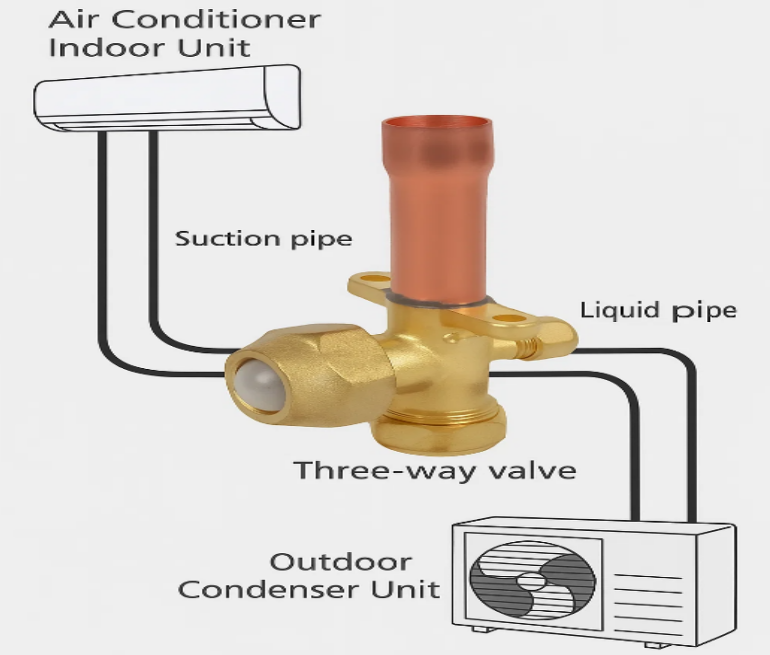

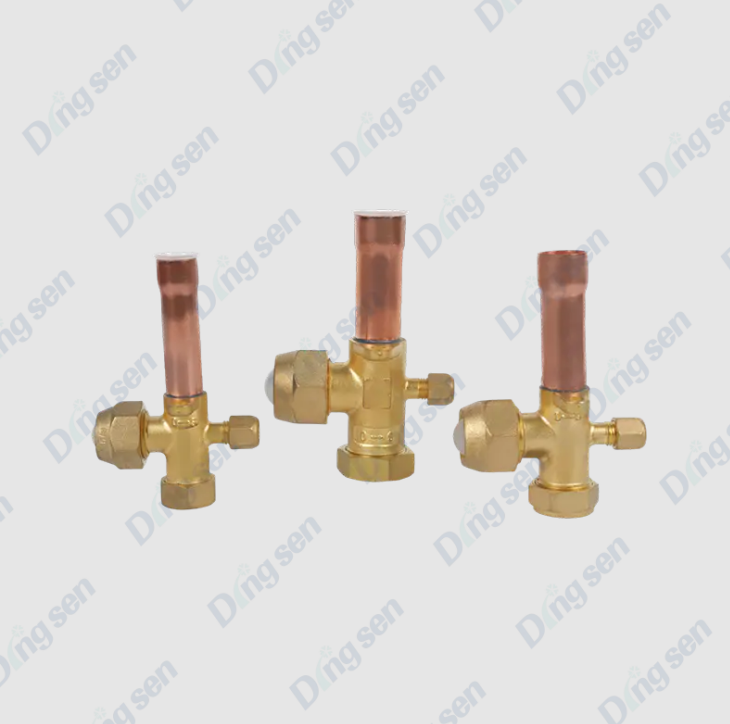

Klima üç yollu vana nedir?

bir klima üç yollu vana Üç yollu yön değiştirme valfi veya üç yollu dağıtım valfi olarak da bilinen , bir klima sisteminde önemli bir kontrol bileşenidir. Borulardaki soğutucu akışkanın veya soğutulmuş/sıcak suyun akış yönünü değiştirmek, sistemin soğutma, ısıtma veya soğutulmuş/sıcak su dağıtım fonksiyonlarını gerçekleştirmek için kullanılır.

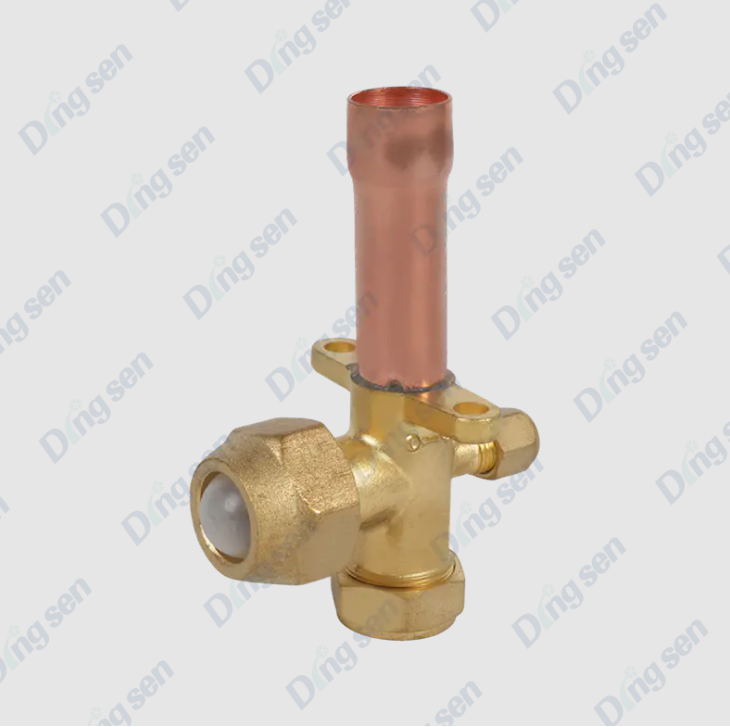

Üç yollu bir vana tipik olarak bir vana gövdesi, bir vana çekirdeği ve bir aktüatörden oluşur. Akışkan yoluna bağlı olarak düz tip ve orantısal dağıtım tipine ayrılabilir. Modern merkezi klima, fancoil üniteleri ve yerden ısıtma sistemlerinde, otomatik kontrol ve enerji tasarrufu yönetimi sağlamak için üç yollu vanalar genellikle elektrikli aktüatörler veya termostatlarla birlikte kullanılır.

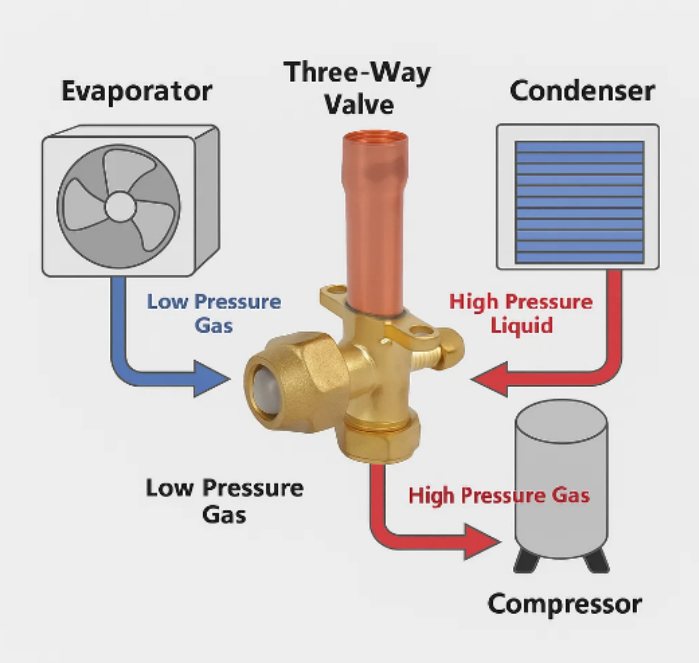

Bir cihazın çalışma prensibi nedir klima üç yollu vana ?

bir klima üç yollu vana Üç yollu dağıtım vanası veya üç yollu ters çevirme vanası olarak da bilinen bu vana, esas olarak bir klima sisteminde soğutucu akışkanın veya soğutulmuş/sıcak suyun akış yönünü düzenlemek, soğutma ve ısıtma fonksiyonları arasında geçiş yapmak veya soğutulmuş/sıcak su dağıtımını gerçekleştirmek için kullanılır. Çalışma prensibi esas olarak, sıvı yolunu değiştirmek için valf çekirdeğinin valf gövdesi içindeki hareketine dayanır.

1. Yapısal Kompozisyon

Üç yollu bir vana esas olarak aşağıdaki parçalardan oluşur:

• Vana Gövdesi: Genellikle bakır, pirinç veya paslanmaz çelikten yapılmış olup üç bağlantı portu vardır: bir giriş (genellikle sistem girişi) ve iki çıkış (sırasıyla farklı devrelere veya ekipmanlara giden).


• Valf Çekirdeği: Sıvının akış yönünü değiştirmek için kullanılan, valf gövdesi içinde dönebilen veya kayabilen hareketli parça.


• Aktüatör: Akış yönü değişimini sağlamak amacıyla vana çekirdeğinin hareketini yönlendirmek için kullanılan bir manuel çalıştırma kolu veya elektrikli/pnömatik aktüatör içerir.


• Contalar: Valfin çalışma sırasında sızıntı yapmamasını sağlayan lastik halkalar veya politetrafloroetilen (PTFE) contalar gibi.



2. Çalışma Modları

Üç yollu vanalar, çalışma prensiplerinde küçük farklılıklar olmakla birlikte, kontrol yöntemlerine göre manuel ve elektrikli tiplere ayrılabilir:

(1) Manuel Üç Yollu Vana

Kolun döndürülmesiyle valf çekirdeğinin konumu değiştirilerek giriş borusundaki sıvının iki çıkıştan birine akması veya orantılı olarak dağıtılması sağlanır.

Valf çekirdeği tipik olarak iki temel yapıya sahiptir:

• L tipi valf göbeği: Sıvıyı tek bir çıkışa geçirerek "açma/kapama" veya anahtarlama işlevi gerçekleştirir.


• T tipi vana çekirdeği: Her iki çıkıştan aynı anda akışa izin vererek akışı belirli bir orana göre dağıtır.



(2) Elektrikli Üç Yollu Vana

Valf çekirdeği bir elektrikli aktüatör tarafından çalıştırılır ve otomatik ayarlamayı gerçekleştirmek için sıcaklık kontrol sinyallerini veya kontrolör komutlarını alabilir.

Aktüatör, sıvı akış yönünü veya dağıtım oranını değiştirerek valf çekirdeğini döndürür.

Yük regülasyonu veya enerji tasarrufu kontrolü sağlamak için bir sıcaklık kontrol sistemi ile bağlanabilir.

3. Sıvı Dağıtım Prensibi

Düz anahtarlama (L tipi valf çekirdeği): Valf çekirdeği belirli bir açıya döndüğünde, sıvı yalnızca girişten belirlenen çıkışa akabilir ve diğer çıkış kapatılır.

Oransal Dağıtım (T-tipi Vana Çekirdeği): Vana çekirdeğinin dönüş açısı, iki çıkışın açılma boyutunu kontrol eder, böylece istikrarlı sistem çalışmasını sağlamak için sıcak ve soğuk suyun orantılı dağılımını sağlar.

Valf göbeği konumu genellikle bir termostat, kontrolör veya manuel ayarlamayla belirlenir ve rahat sıcaklık kontrolü ve enerji tasarrufu sağlamak için hassas akış düzenlemesine olanak tanır.

4. Çalışma Şeması

Sistemin ısıtılması gerektiğinde, vana çekirdeği dönerek A çıkışını açar ve B çıkışını kapatır, böylece sıcak su veya sıcak soğutucu akışkanın ısıtma ekipmanına akmasını sağlar.

Sistemin soğutulması gerektiğinde, valf göbeği B çıkışını açmak ve A çıkışını kapatmak için dönerek soğuk suyun veya soğuk soğutucu akışkanın soğutma ekipmanına akmasını sağlar.

Bazı orantısal dağıtım uygulamalarında, sıcak ve soğuk su karışımını veya akış dağıtımını sağlamak için vana çekirdeği A ve B çıkışlarını kısmen açabilir.

5. Özellikler ve Avantajlar

Esnek Kontrol: Akış yönü, farklı yük gereksinimlerine uyum sağlayacak şekilde manuel veya otomatik olarak ayarlanabilir.

Enerji Verimliliği: Orantılı dağıtım yoluyla hassas akış kontrolü, enerji israfını azaltır.

Kolay Kurulum: Kompakt yapı, klima sistemi borularına doğrudan bağlanabilir.

Sistem koruması: Geri akışı ve sistem etkisini önleyerek ekipmanın istikrarlı çalışmasını sağlar.

Ne tür iklimlendirme sistemleri vardır klima üç yollu vanas genellikle kullanılır?

Üç yollu klima vanaları, modern klima sistemlerinde, öncelikle soğutucu akışkanın veya soğutulmuş/sıcak suyun akış yönünü kontrol etmek, soğutma/ısıtma geçişini, akış dağıtımını ve sistem yükünü düzenlemek için yaygın olarak kullanılmaktadır. Uygulama özellikleri sistem tipine bağlı olarak biraz farklılık gösterir.

1. Merkezi İklimlendirme Sistemleri

Uygulama Senaryoları: Büyük ticari binalar, ofis binaları, oteller, alışveriş merkezleri vb. yerlerdeki su veya iklimlendirme sistemleri.

İşlevler:

• Soğutulmuş/sıcak suyun farklı terminal cihazlarına (fancoil üniteleri veya klima santralleri gibi) akışını düzenler.


• Soğutma/ısıtma modu geçişi sırasında su veya soğutucu akışını değiştirir.


• Otomatik kontrol ve enerji tasarruflu çalışmayı sağlamak için termostatlar veya bina yönetim sistemleri (BMS) ile birlikte çalışır.



Avantajları: Birden fazla terminal cihazını merkezi olarak kontrol edebilir, sistem kararlılığı ve konforu sağlar.

2. Fan Coil Ünitesi (FCU) Terminal Sistemi

Uygulama Senaryoları: Ofisler, konferans salonları, hastane koğuşları, otel odaları vb.

İşlev:

• İç sıcaklığı düzenlemek için fancoil ünitesine soğuk veya sıcak su akışını kontrol eder.
• Elektrikli aktüatör sayesinde oda sıcaklığı kontrol sinyallerine göre su akışını otomatik olarak dağıtabilir.



Avantajları: Her oda veya alan için bağımsız sıcaklık ayarına izin vererek konforu ve enerji verimliliğini artırır.

3. Yerden Isıtma Sistemi (Radyant Yerden Isıtma)

Uygulama Senaryoları: Konutlar, villalar, kamu binaları ve su bazlı yerden ısıtma kullanan diğer yerler.

İşlev:

• Bölgesel ısıtma elde etmek için sıcak suyu farklı bölgelerdeki yerden ısıtma borularına dağıtır.
• Bir termostatla birlikte otomatik iç ortam sıcaklığı düzenlemesine olanak sağlar.



Avantajları: Enerji tasarrufu sağlarken hassas sıcak su akışı dağıtımı sayesinde konforlu oda sıcaklığı kontrolü sağlar.

4. Multi Split Klima Sistemi (VRF/VRV)

Uygulama Senaryoları: Orta ve büyük ölçekli ticari kompleksler, ofis binaları ve multi split klima sistemi gerektiren diğer yerler.

İşlev:

• Soğutma ve ısıtma modları arasında geçiş yaparken soğutucu akışkanın iç üniteye veya ısı geri kazanım ünitesine akışını kontrol eder.
• Birden fazla bölgede bağımsız sıcaklık kontrolü ve enerji tasarrufu yönetimi sağlamak için sistem kontrol cihazıyla birlikte çalışır.



Avantajları: Multi split sistemlerin verimli çalışmasını sağlar ve iç mekan konforunu artırır.

5. Isı Pompası Sistemi

Uygulama Senaryoları: Konut veya ticari hava kaynaklı/toprak kaynaklı ısı pompası sistemleri.

İşlev:

• Soğutucu akışkanın veya suyun akış yönünü değiştirerek ısıtma ve soğutma modları arasında geçişi gerçekleştirir.
• Enerji verimliliğini artırmak için otomatik kontrol sistemleriyle çalışır.



Avantajları: Üç yollu vana değişimi ile soğutma ve ısıtma sirkülasyonu ve enerji tasarrufu kontrolü sağlar.

Elektrikli üç yollu vana ile manuel üç yollu vana arasındaki farklar nelerdir?

Klima üç yollu vanaları, kontrol yöntemlerine göre manuel üç yollu vanalara ve elektrikli üç yollu vanalara ayrılabilir. Operasyon, uygulama senaryoları ve sistem performansı açısından önemli ölçüde farklılık gösterirler.

1. Manuel Üç Yollu Vananın Özellikleri

Basit Yapı: Tipik olarak hiçbir elektrikli bileşeni olmayan bir valf gövdesi ve bir koldan oluşur.

Esnek Çalışma: Küçük sistemler veya sık geçişin gerekli olmadığı senaryolar için uygundur.

Düşük Maliyet ve Basit Bakım: Güç kaynağı veya kontrol sinyali gerektirmez, bu da yüksek güvenilirlik sağlar.

Sınırlamalar: Uzaktan kontrol veya otomatik ayarlama sağlanamıyor; Ayar doğruluğu insan müdahalesinden etkilenir.

2. Elektrikli Üç Yollu Vananın Özellikleri

Otomatik Kontrol: Elektrikli bir aktüatör tarafından çalıştırılan bu cihaz, bir termostattan veya sistem kontrolünden sinyal alabilir.

Yüksek Hassasiyetli Ayar: Yük değişikliklerine uyum sağlayarak %0-100 oransal akış dağılımı elde edebilir.

Enerji Tasarrufu ve Yüksek Verimlilik: Akıllı bir kontrol sistemi ile birleştirildiğinde, su akışını veya soğutucu akış yönünü gerçek ihtiyaçlara göre ayarlayarak enerji tüketimini azaltabilir.

Kurulum ve Bakım: Güç kaynağı ve düzenli aktüatör denetimi gerektirir; bakımı manuel valflere göre daha karmaşıktır.

Geniş Uygulamalar: Merkezi klima sistemleri, fancoil üniteleri, multi split sistemler, yerden ısıtma sistemleri ve otomatik ayarlama gerektiren diğer senaryolar için uygundur.

Üç yollu vana seçerken hangi parametreler dikkate alınmalıdır?

1. Valf Nominal Çapı: Vana ile boru arasındaki uyumu belirlediği için vananın nominal çapı, üç yollu vana seçerken en temel parametredir. Çok küçük bir çap, aşırı akış direncine yol açarak sistem basıncını ve terminal ekipmanının su beslemesini veya soğutma kapasitesini etkileyecektir; çok büyük bir çap, maliyeti ve yer işgalini artıracak ve hatalı akış düzenlemesine yol açabilecektir. Genel olarak sistemin sorunsuz çalışmasını sağlamak için sistem tasarımı debisine ve boru çapına göre uygun vana nominal çapı seçilmelidir.

2. Akış Özellikleri ve Cv Değeri: Üç yollu bir vananın akış kapasitesi genellikle birim basınç başına akış hızı olan Cv değeriyle ifade edilir. Cv değerinin doğru seçilmesi, vana açıklığının sistem akış hızına uygun olmasını sağlar ve böylece hassas kontrol elde edilir. Oransal kontrol vanaları için (T tipi vanalar gibi), sıcak ve soğuk suyun veya soğutucu akışkanın eşit dağılımını sağlamak, sistemdeki sıcaklık dalgalanmalarını veya dengesizliği önlemek için akış eğrisinin mümkün olduğu kadar stabil olması gerekir.

3. Valf Malzemesi: Valf malzemesi, korozyon direncini, basınç direncini ve servis ömrünü doğrudan etkiler. Yaygın valf gövdesi malzemeleri arasında bakır, pirinç, paslanmaz çelik ve plastikler (PVC veya PP gibi) bulunur. Bakır veya pirinç vanalar su sistemlerinde yaygın olarak kullanılırken, paslanmaz çelik vanalar yüksek korozyon direnci gereksinimleri olan veya kimyasal ortamlara sahip sistemler için uygundur. Plastik vanalar düşük sıcaklıklı veya küçük su sistemleri için uygundur. Malzeme seçimi, ortam türü, sıcaklık ve sistem gereksinimleri arasındaki makul bir eşleşmeye dayanmalıdır.

4. Basınç Değeri: Üç yollu bir vananın basınç değeri, vananın dayanabileceği maksimum çalışma basıncını ifade eder. Seçim yaparken sızıntıyı veya hasarı önlemek için vananın nominal basıncının sistemin maksimum çalışma basıncından yüksek olduğundan emin olun. Yüksek basınçlı soğutma sistemlerinde veya endüstriyel iklimlendirme sistemlerinde uzun süreli güvenli çalışmanın sağlanması için yüksek basınç anma valfleri seçilmelidir.

5. Kontrol Yöntemi: Üç yollu vanalar manuel veya elektrikle kontrol edilebilir. Manuel valfler, sık ayarlamaların gerekli olmadığı küçük sistemler veya senaryolar için uygundur; çalıştırılmaları basit ve maliyetleri düşüktür. Bir aktüatör tarafından çalıştırılan elektrikli valfler, uzaktan kontrole ve otomatik ayarlamaya olanak sağlar. Merkezi klima, fancoil üniteleri, multi-split sistemler ve yerden ısıtma sistemleri için uygundurlar ve sistem konforunu ve enerji verimliliğini artırmak için termostatlarla veya bina yönetim sistemleriyle birlikte kullanılabilirler.

Üç Yollu Vanaların Montajına İlişkin Önlemler

1. Valf Modelini ve Teknik Özelliklerini Doğrulayın: Kurulumdan önce, üç yollu vananın modelinin, çapının, vana çekirdek tipinin, malzemesinin ve kontrol yönteminin sistem tasarım gereksinimlerine uygun olduğunu dikkatlice doğrulayın. Yanlış modeller veya çaplar, yetersiz akışa, artan sistem basınç kaybına veya gerekli akış yönünün sağlanamamasına neden olabilir.

2. Valf Bütünlüğünü Kontrol Edin: Montajdan önce vanayı çiziklere, çatlaklara, hasarlı contalara veya taşıma sırasında meydana gelen vana çekirdeği sıkışmalarına karşı kontrol edin. Sistemin çalışması sırasında sızıntıları veya arızaları önlemek için anormallikleri derhal değiştirin veya onarın.

3. Boru Hatlarını Temiz Tutun: Kurulumdan önce, yabancı nesnelerin vanaya girmesini ve vana çekirdeğinin sıkışmasına veya zayıf sızdırmazlığa neden olmasını önlemek için boruları kaynak cürufundan, yabancı maddelerden, yağdan vb. temizleyin. Soğuk veya sıcak su sistemlerinde vana montajından önce boruların temizlenmesi gerekmektedir.

4. Montaj Yönü ve Akış Yönü İşaretleri: Üç yollu vanalarda genellikle açık akış yönü işaretleri bulunur (oklar veya "A/B" çıkış işaretleri). Montaj sırasında vananın tasarlanan akış yönüne göre doğru şekilde monte edilmesi gerekmektedir. Yanlış kurulum yönü, vanaların arızalanmasına, akışın düzgün şekilde değiştirilememesi veya dağıtılmamasına ve hatta vana çekirdeğine ve contalara zarar vermesine neden olabilir.

5. Boru Hattı ile Vana Eş Eksenliliğini Sağlayın: Kurulum sırasında, vana gövdesi üzerinde eşit olmayan baskıyı önlemek için vananın ekseninin boru hattı ile hizalandığından emin olun. Yanlış hizalama veya zorla bağlantı, valf contalarına zarar verebilir, valf çekirdeğinin sıkışmasına veya arayüzde sızıntılara neden olabilir.

6. Arayüz Sızdırmazlığı ve Sıkılması: Dişli Arayüzler: Aşırı sıkmayı ve valf gövdesinin deformasyonuna neden olmayı önlemek için sızdırmazlık bandı veya sızdırmazlık maddesi kullanın. Flanşlı Arayüzler: Gerilim yoğunlaşmasını ve sızıntıyı önlemek için cıvataları eşit şekilde sıkın. Kaynaklı Arayüzler: Kaynak cürufunun vanaya girmesini önlemek için kaynak sıcaklığına ve konumuna dikkat edin.

7. Doğrudan Stres veya Titreşimden Kaçının: Kurulumdan sonra, vana gövdesine doğrudan boru hattı gerilimi veya titreşim uygulanmasından kaçının. Stresi azaltmak ve valf ömrünü uzatmak için destekler veya boru hattı bağlantı elemanları kullanın.

8. Elektrikli Üç Yollu Vanaların Elektrik Bağlantıları: Elektrikli üç yollu vanalar için kablolar kullanım kılavuzuna göre doğru şekilde bağlanmalı, iyi bir kontrol sinyali, güç kaynağı voltajı ve topraklama sağlanmalıdır. Kurulumdan sonra, aktüatörün çalışmasını kontrol ederek doğru çalıştığından emin olun ve vananın otomatik olarak ayarlanmasını engelleyebilecek kablolama hatalarından kaçının.

9. Kurulum Yeri ve Bakım Alanı: Üç yollu vana, çalıştırmayı, incelemeyi ve bakımı kolaylaştıracak bir yere monte edilmelidir. Valf gövdesinin veya aktüatörün serbestçe çalışabildiğinden ve gelecekteki bakım veya değiştirme için yeterli alan bıraktığından emin olun.

10. Kurulumdan Sonra Sistemin Devreye Alınması: Kurulumdan sonra, anahtarlama, akış dağıtımı ve sızdırmazlık performansını kontrol etmek için vana üzerinde manuel veya elektrikli bir test çalıştırması gerçekleştirin. Herhangi bir anormallik bulunursa, sistem başlatıldıktan sonra güvenli ve istikrarlı çalışmayı sağlamak için valfi derhal ayarlayın veya değiştirin.

klima üç yollu vana klima sistemlerinde temel bir kontrol bileşenidir ve öncelikle soğutucu veya soğutulmuş/sıcak su akışını düzenlemek, soğutma ve ısıtma arasında geçiş yapmak ve soğutulmuş/sıcak su dağıtmak için kullanılır. Valf çekirdeğinin hareketi yoluyla sıvının yolunu değiştirir ve elektrikli bir aktüatörle manuel veya otomatik olarak çalıştırılabilir. Üç yollu vanalar merkezi klima, fancoil üniteleri, yerden ısıtma, multi-split sistemler ve ısı pompası sistemlerinde yaygın olarak kullanılmakta olup sistem konforunu, enerji verimliliğini ve operasyonel kararlılığı artırır. Üç yollu vananın uzun süreli güvenilir çalışmasını sağlamak için doğru seçim, doğru kurulum ve düzenli bakım çok önemlidir.
